直結4速ミッション 新規制作
千葉県
車検・ナンバー付き 町乗りメインのサニトラに装着との事ですので、バックランプS/Wを筆頭に

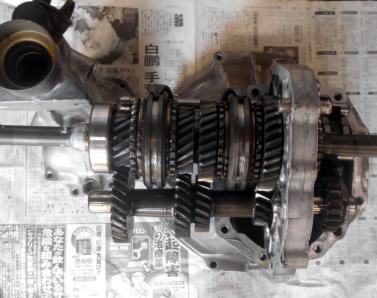

ニュートラルS/W、その他 全て取り付けておきました。 トラックのギヤ比 → スポーツ走行向きのギヤ比でお楽しみ下さい。 直5ギヤを4速T/Mケースに収めるのは 切った、貼った 削っちゃえば 簡単 楽勝だが それじゃあ商品価値が落ちちゃう。ガラスのミッション直結5速ギヤはノーマルでもそれなりのお値段はする。 このワーナーシンクロ化した直5ギヤの中身を そっくり直結5速のケースに戻せるよう 手間暇かけた。数年後に この直結4速をヤフオク出品した時、高額落札されるよう組み上げてあります、 と 言った方が解り易いでしょうか? フロントケース綺麗でしょう?レストア映えするサニトラ後期 最終型、綺麗自慢競争してるTSサニーオーナー達なら?万円は支払うであろう玉数の少ないお釜です。このお釜を付けたのも 直結4速の価値を上げるため 羨ましがられるよう、 『ケッ!4速かよ?』 と 言われぬようにです。TSサニー屋ですからストリート用にでは無く TSサニー用に使うのが普通に見えるでしょうが、まだまだ わざわざお釜を代えてまで綺麗にしようとするオーナーは少数、小汚ねぇゴミのお釜を ほんの少し綺麗にして喜んでるTSオーナー達に、サニトラでさえ お前ぇ達のより綺麗だぞ! と 綺麗さレベルUPさせるPitroadの思惑です |
||
. | 1st | → | 2nd | → | 3rd | → | 4th | → | 5th | ||||||||||||
Pitroadクロス | 2.173 | → | 1.630 | → | 1.398 | → | 1.181 | → | 1.000 | ||||||||||||
NISMO クロス | 2.676 | → | 1.691 | → | 1.398 | → | 1.181 | → | 1.000 | ||||||||||||
直結4速 | 2.374 | → | 1.659 | → | 1.291 | → | 1.000 | ||||||||||||||
サニトラ4速 | 3.757 〜 → | 2.169 | → | 1.404 | → | 1.000 | |||||||||||||||
. | 3.800 〜 | 2.800 | 2.600 | 2.400 | 2.200 | 2.000 | 1.800 | 1.600 | 1.400 | 1.200 | 1.000 |
1 | 3 | ||||
| | - | | | - | | | |
2 | 4 | R | |||
↑
Pitroadオーバーホール56/60型T/M全てに ストライキングガイドにタップ切り加工を施してあります。 クイックシフト ガイド取り付けに必要な 別売り タップホルダーorボルトオン取付kitを買わずに、簡単にガッチリとブラケットが取り付けできるよう加工済みです。 |
||
↑

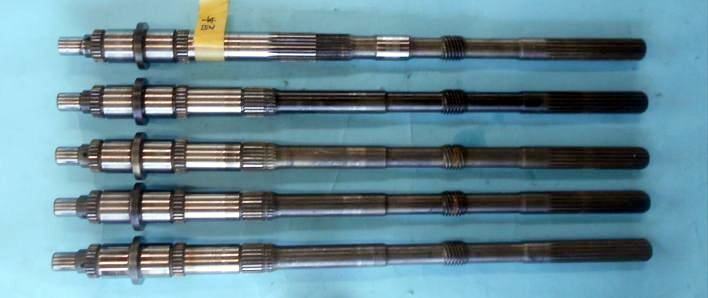

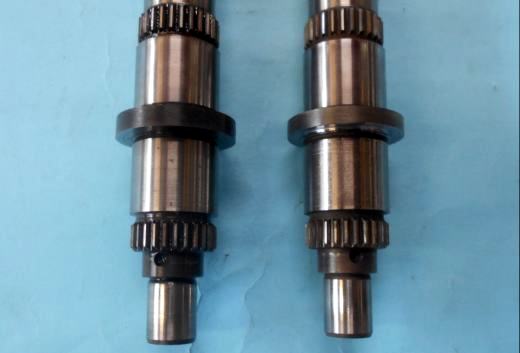

直結5速ギヤを組み込むためのメインシャフト加工が仕上がって来た 4速T/Mの3速メインギヤの所に 直結5速T/Mの4速メインギヤを移植するため、メインシャフトを加工するか?直5の4速メインギヤを加工するか?迷ったが、後々も直5のギヤがそのまま使えるよう ギヤの加工は行わず シャフトの方を加工する事にした。 それほど深く考えて決めた訳では無かったのだが、コレって良くねぇ? だってPitroadクロスレシオスパーギヤもボルトオンで組み込めるんだぜ!確かにスタート用の1速は無いが、JCCA ジャパンラン 走行会クラスは ヨ〜イドン!のスタートは無く タイムアタックのみ。ただ同然の4速ミッションでTSサニーと全く同じギヤ比でタイムアタック出来るなんてズルイだろ?(笑) このお客は車検・ナンバー付きサニトラに搭載するって言ってたから 直結5速のギヤ比でベストだと思うが、もう1基のサニトラはOD付き60型5速を降ろしての 直結4速T/M搭載、目的はオートポリスサーキットでのタイム短縮。ヨ〜シ あのオヤジ騙してスパーギヤ組み付けさせっか!(笑) |
||
↑

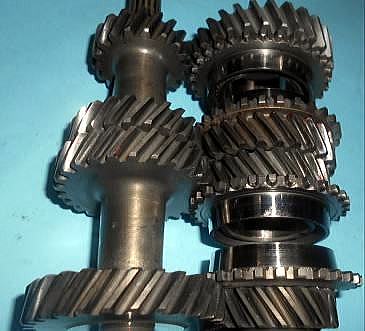

後はメインシャフト加工仕上がり待ち 半世紀に渡り 積もり積もったギヤの汚れをレストア。ただ組むだけなら誰でも出来る、Pitroadは やらなくてイイ、やっちゃあいけない、フザケタ事やらねぇとな?(笑) |
||
↑

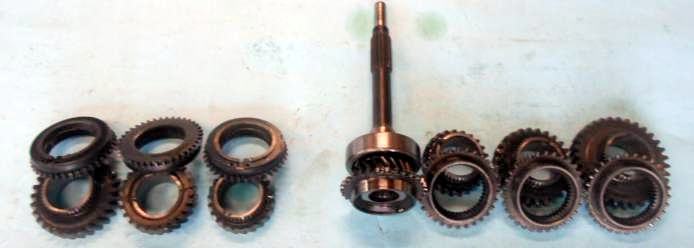

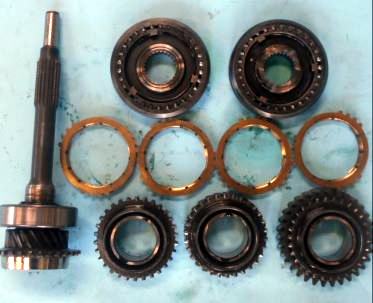

左 3個が直結5速用、ギヤだけ使います 右 4個がサニトラ用、メンドラは丸ごと使うが 残り3個はコーンだけ使う |
||
↑
直結5速から流用するパーツ | サニトラ4速から流用するパーツ | |||

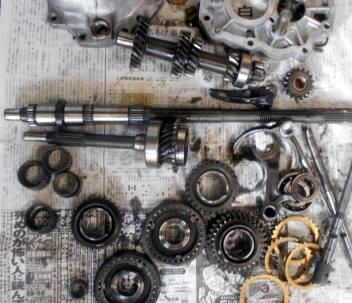

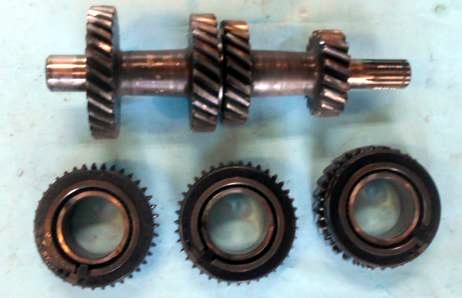

直結5速ミッションから、カウンターギヤ、4速メイン、3速メイン、2速メイン各ギヤ点を流用します。サニトラ4速から使うギヤはメインドライブギヤのみ、歯数が同じで最初からワーナーコーン付きですので手間いらずで便利。1速メイン、2速メイン、3速メインギヤからはコーンを取り外し流用、ギヤは破棄します。 | ||
↑
→ | → | |||||

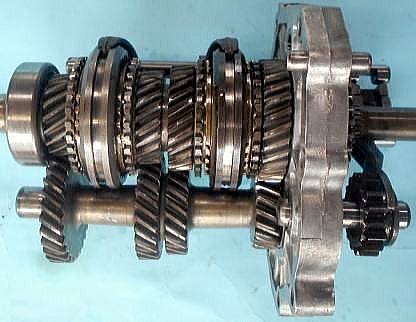

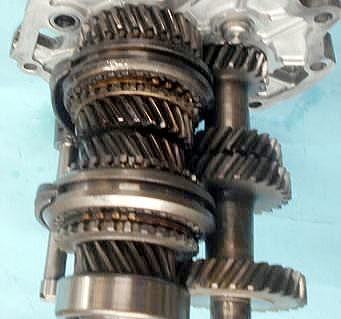

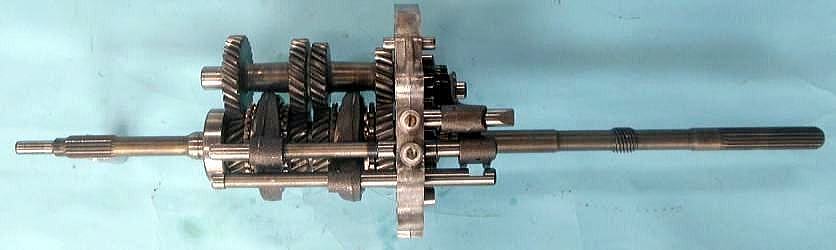

サニトラ4速ミッションに、直結5速の2速〜4速ギヤ組み込みの解説です | ||
