| nismo COMPETITION PARTS CATALOGUE 2009 |
||
 |
||
| ニスモ2009年カタログよりＡ型サニーパーツだけを抜擢 |
| nismo COMPETITION PARTS CATALOGUE 2009 |
||
|
||
| ニスモ2009年カタログよりＡ型サニーパーツだけを抜擢 |
| Head Gasket | ||||||
| Sunny | ||||||
| Engine | Part no. | QTY | Price | Thick-ness | Material | hole diameter |
| A12〜A15 | 11044-M0822 | 1 | Sold out | 0.8 | ノンアス | 79.0 |
| 11044-M0823 | 0.6 | メタル | 80.0 | |||
| Valve Springs | ||||
| A12 - A15 | ||||
| Part | Part no. | Price | Qty | part infomation |
| Pin | 11023-78200 | - | 1 | 日産純正部品、別途用意のこと |
| Valve Sｐｒｉｎｇ Ｏｕｔｅｒ | 13203-H2300 | - | 8 | 日産純正部品 |
| Valve Sｐｒｉｎｇ Ｉｎｎｅｅｒ | 13204-M0820 | 1.000 yen | 8 | . |
| Vａｌｖｅ Ｓｐｒｉｎｇ Seat | 13205-H2300 | - | 8 | 日産純正部品 |
| Valve ０ｉｌ Sｅａｌ | 13207-A1200 | 1.000 yen | 8 | . |
| Ｖａｌｖｅ Ｓｐｒｉｎg Retainer | 13209-H2302 | - | 8 | 日産純正部品 |
| 強化バルブスプリング諸元表 | |||||||||||
| パーツナンバー | 線径d | コイル 平均径D |
有効巻数 | 巻方向 | 自由長L (mm) |
取付長 (mm) |
開弁時長 (mm) |
密着長 (mm) |
取付時荷重 (N) |
開弁時荷重 (N) |
備考 |
| 13204-M0820 | Φ2.8 | Φ18.3 | 7.75 | 左 | 41.2 | 34.0 | 24.0 | 21.7 | 123 | 294 | Ａ型 |
| Ｍetal | |||||
| A12 - A15 | |||||
| Part | Part no. | Price | Qty | thickness | |
| Con Rod Metal | 12111-25720 | 1.100 yen | 8 | １.493〜１.503 | F77材 |
| 12111-25721 | １.488〜１.498 | ||||
| Main Bearing Outer | 12215-H2310 | 1.500 yen | 4 | １.823〜１.831 | F770材 |
| 12215-H2311 | １.818〜１.826 | ||||
| Main Bearing Inner | 12231-H2310 | 1.500 yen | 4 | １.823〜１.831 | |
| 12231-H2311 | １.818〜１.826 | ||||
| Main Bearing Center | 12247-H2310 | 1.700 yen | 2 | １.823〜１.831 | |
| 12247-H2311 | Sold out | １.818〜１.826 | |||
| メタル諸元表 | |||||||||||||
| 適合エンジン | 位置 | パーツナンバー | A | B | C | D | E | F | G | H | t | 材質 | 備考 |
| Ａ型 | コンロッド | 12111-25720〜1 | 48.0 | 19.5 | 4.5 | 0 | 1.2 | 5.6 | - | - | 約1.5 | F77 | オイル穴なし |
| メインアウター | 12215-H2310〜1 | 53.67 | 22.0 | 4.0 | 3.0 | 2.4 | 5.6 | - | - | 約1.83 | F770 | . | |
| メインインナー | 12231-H2310〜1 | 53.67 | 18.0 | 4.0 | 3.0 | 4.4 | 5.6 | - | - | . | |||
| メインセンター | 12247-H2310〜1 | 53.67 | 23.05 | 4.0 | 3.0 | 1.4 | 5.6 | 26.9 | 68.0 | . | |||
| Ｃarburetor | ||||
| A12 - A15 | ||||
| Part | Part no. | Price | Qty | Part information |
| Ｇａｓｋｅｔ | 14035-H2310 | 900 yen | 1 | １次仕様 SOLEX 40PHH用 |
| Ｇａｓｋｅｔ (Ｉｎｓｕａｌｔｅｒ) | 16176-20101 | 100 yen | 8 | SOLEX 44PHH用 |
| Ｇａｓｋｅｔ (mａｎｉｆｏｌｄ) | 14035-H2310 | 900 yen | 1 | |
| Accelerator Wire | 18201-H8501 | - | 1 | 日産純正部品 |
| Ｆuel-Related Engine Parts | ||||||||
| High-Flow Volume Fuel Pump (General-Purpose) ! | ||||||||
| Part no. | Price | Output volume | Outside diameter |
Length (mm) |
Intake design |
Outlet design |
Voltage | Part infomatiom |
| 17010-A7600 | 11.500 yen | 1.3L/min (at P=29kPa, 0.3kg/cm2) |
Φ60 | 140 | 外径Φ8 | 外径Φ8 | 7.0A | キャブレター用 電磁式ピストンタイプ インシュレーター付属 |
| Ｈ１５０ (Mechanical L.S.D.) | ||||||||||
| H150型用L.S.D.型式詳細情報 | ||||||||||
| Model | Part no. | Price | Offset | A | B | Side gear serration |
Pinion mate gear,no. |
Ring gear bolt size (number) |
Gear ratio range | Part infomatiom |
| H150（普通型） | 38420-RS210 | Sold out | 27 | 72.37 | Φ95 | Φ22X21T | 4 | M10X1.25(8) | 3.889〜4.111 | |
| H150A（強化型） | 3.545〜4.625 | ギヤキャリアに“Ａ” の鋳出マーク有 |
||||||||
| ※H150型には、H150普通型とH150A強化型の２種類があります。38420-RS210はいずれにも使用可能です。 ※サークリップ（スナップリング）のないタイプです。 |
||||||||||

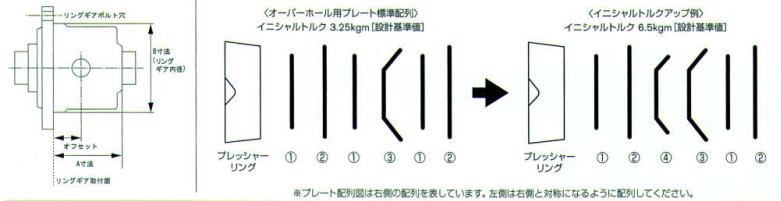

| 図中番号 | 品名 | パーツナンバー | 価格 | 厚さ(mm) | 標準枚数 | イニシャルトルクアップ例枚数 |
| @ | Friction Disc | 38433-RS210 | 1.000 yen | 1.6 | 6 | → 4 |
| A | Friction Plate | 38432-RS210 | 900 yen | 1.6 | 4 | → 4 |
| B | Spring Plate | 38435-RS210 | 1.000 yen | 1.6 | 2 | → 2 |
| C | Spring Disc | 38436-RS210 | Sold out | 1.6 | 0 | → 2 |
| ※イニシャルトルクを標準より弱めたい場合は、例えば“@AB@@A”というように、同じディスクを重ねるようにして組み込みます。 | ||||||
| H165 (Mechanical L.S.D.) | ||||||||||
| H165型用L.S.D.型式詳細情報 | ||||||||||
| Model | Part no. | Price | Offset | A | B | Side gear serration |
Pinion mate gear,no. |
Ring gear bolt size (number) |
Gear ratio range |
Part information |
| H165A(旧型) | 38420-N5020 | Sold out | 30 | 78.4 | Φ102 | Φ24X23T | 4 | M10X1.0(8) | 3.889〜4.625 | . |
| H165B(並歯型) | 3.700〜4.875 | . | ||||||||
| H165B(高歯型) | 38420-RS110 | 31.5 | 80.9 | 3.154〜4.875 | ギヤキャリアに“Ｗ” の鋳出マーク有 |
|||||
| ※サークリップ（スナップリング）のないタイプです。 | ||||||||||
| 図中番号 | 品名 | パーツナンバー | 価格 | 厚さ(mm) | 標準枚数 | イニシャルトルクアップ例枚数 |
| @ | Friction Disc | 38433-21010 | 日産純正部品 | 1.65 | 4 | → 2 |
| Friction Disc 注) | 38433-21011 | 日産純正部品 | 1.90 | |||
| A | Friction Plate | 38432-21010 | 日産純正部品 | 1.65 | 4 | → 2 |
| B | Spring Disc | 38436-21010 | 日産純正部品 | 1.65 | 2 | → 4 |
| C | Spring Plate | 38435-21010 | 日産純正部品 | 1.65 | 2 | → 4 |
| ※イニシャルトルクを標準より弱めたい場合は、例えば“@@AABC”というように、同じディスクを重ねるようにして組み込みます。 注）Friction Disc 38433-21011はクリアランス調整用厚さ違いディスクです。オーバーホール時のケースやプレッシャーリングの状態により、選択使用して下さい |
||||||
| MK-63 Ｃaliper | |||||
| MK-63キャリパー ベンチレーテッドディスク用(B310TSレース用) | |||||
| Part | part no. | Price | Qty | Part infomation | |
| Right Front Ｃａｌｉｐｅｒ | 41001-A1281 | Sold out | 1 | パッド別 | |
| Left Front Ｃａｌｉｐｅｒ | 41011-A1281 | Sold out | 1 | ||
| Front Ｈａｂ | 40202-A0127 | . | 2 | ８１０ＳＴＤ、日産純正部品 | |
| Ｃａｌｉｐｅｒ Attachment Bolt | 41250-RR610 | 700 yen | 4 | Ｍ１２Ｘ１．２５Ｘ３１．５ | |
| Front Brake Ｇａｓｋｅｔ | 46237-A4600 | . | 6 | . | 日産純正 |
| Ｂｒａｋｅ Ｈｏｓｅ Ｕｎｉｌｎ Bolt | 41128-F1800 | . | 2 | Ｍ１０ｘ１．０ｘ２６．５ | |
| Ｂｒａｋｅ Ｈｏｓｅ Ｕｎｉｌｎ | 41205-F1800 | . | 1 | . | |
| 41215-F1800 | . | 1 | . | ||
| Ｒｏｔｏｒ Bolt | 01111-00312 | . | 8 | ＨＢ３１０ ＧＸ ＳＴＤ | |
| Parts | Part no. | Code | Price | Qty per car | Part information |
| Piston seal kit,Disc Brake | 41120-68225 | - | - | 1 | 日産純正部品 オーバーホール用 |
| Ring Retainer | 41135-68200 | - | - | 8 | |
| Shim,Disc BrakePad Inner | 41084-F2001 | - | - | 2 | |
| Shim,Disc BrakePad Outer | 41085-F2001 | - | - | 2 |
