Wiring kit for STD coils
M.D.I. No.9950
円筒コイル用ハーネス
フルトラディスビー用
価格 5.000円 (税別)
MDI No.9950 + フルトラディスビー + 円筒コイル の組み合わせ時に使用するハーネスキットです。 |
||

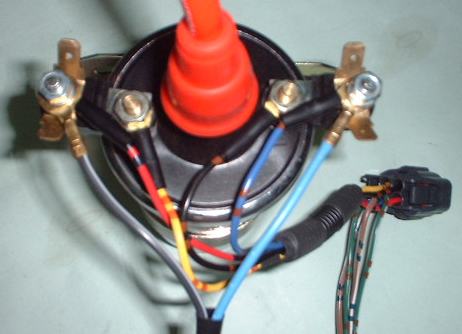

円筒コイル用ハーネスキットを接続した後、フルトラディスビーから2本の配線を繋いだ画像です。 フルトラディスビーからの配線は、黒/白が+で青が−、通常の色と逆ですので間違えないように。 ハーネスキット赤線とディスビーからの黒/白線の箇所にイグニッションON/OFFで12Vが流れる+線を繋ぎます。 UTI端子の間は絶縁で繋がっておりません。 円筒コイル用ハーネスkitには取付説明書が付属しています。 |
||

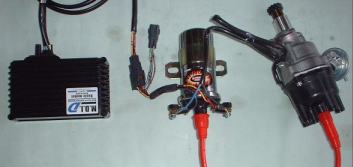

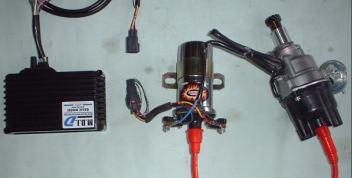

M.D.I.点火 | 標準ディストリビューター点火 | |||

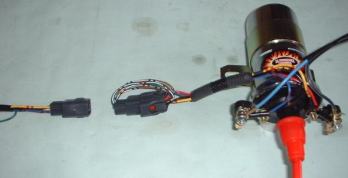

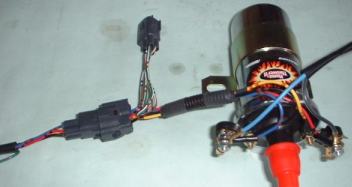

配線キットには便利な純正復帰用ソケットが付属しています。M.D.I.の故障かな?と思った時にワンタッチで差し替えができ確認できます。 点火タイミング確認&調整時は写真右のように純正復帰配線での実行をお勧めします。M.D.I.点火のままですとプーリーマークが確認出来ない場合が有ります。 M.D.I.9950を装着するとエンジンキーをOFFにしても停止しない場合が有ります。ヘッドライト点灯等で停止しますので、お手数をお掛けしますが対処願います。 |
||
